标志寄存器的 3 种作用：

  1. 存储相关指令的某些执行结果
  2. 为 CPU 执行相关指令提供行为依据
  3. 用来控制 CPU 的相关工作方式

flag 寄存器是按位起作用的，每一位有专门的含义，记录特定信息。

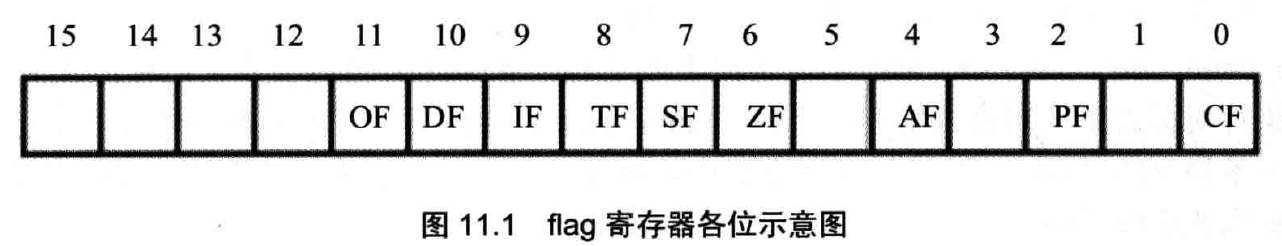

flag 寄存器

ZF 标志

Zero Flag，零标志位，记录相关指令执行后，其结果是否为 0。结果为 0 时 zf = 1，否则 zf = 0。

大多运算指令（逻辑、算术运算）的执行对标志寄存器有影响。传送指令例如：mov、push、pop 对标志寄存器没有影响。

PF

Plural Flag，奇偶标志位，记录相关指令执行后，其结果的所有 bit 位中 1 的个数如果为偶数，pf = 1，如果为奇数，pf = 0。

SF 标志

Sign Flag，记录相关指令执行后，其结果是否为负。如果结果为负，sf = 1，如果非负，sf = 0。

CF 标志

Carry Flag，进位标识位。进行无符号数运算时，记录了运算结果的最高有效位向更高位的进位值，或从更高位的借位值。

OF 标志

Overflow Flag，进行有符号数运算时，如果超过了机器所能表示的范围成为溢出。

CF 和 OF 所表示的进位和溢出，是分别对于无符号数和有符号数运算而言的，他们之间没有任何关系。

adc 指令

adc 是带进位加法指令，利用了 CF 位上的进位值。

1
adc 操作对象1,操作对象2

例：

1
2
3
4
mov ax,2
mov bx,1
sub bx,ax
adc ax,1

执行后 (ax) = 4，相当于 (ax) + 1 + CF = 2 + 1 + 1 = 4。

利用 adc 和 add 指令可以对任意大的数据进行加法运算。

计算 1ef0001000H + 2010001ef0H，结果放在 ax（最高 16 位）、bx（次高 16 位）、cx（低 16 位）。

1
2
3
4
5
6
mov ax,001eH
mov bx,0f000H
mov cx,1000H
add cx,1ef0H
adc bx,1000H
adc ax,0020H

计算两个 128 位数据的和。ds:si 指向第一个数的内存空间；ds:di 指向存储第二个数的内存空间。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
add128:
    push ax
    push cx
    push si
    push di

    sub ax,ax  ;将 CF 设置为 0

    mov cx,8
s:  mov ax,[si]
    adc ax,[di]
    mov[si],ax
    inc si  ;不影响 CF 位
    inc si
    inc di
    inc di
    loop s

    pop di
    pop si
    pop cx
    pop ax
    ret

sbb 指令

sbb 是带借位减法指令，利用了 CF 位上记录的借位值。

格式：

1
sbb 操作对象1,操作对象2

sbb ax,bx 实现了 (ax) = (ax) - (bx) - CF。

计算 003e1000H - 00202000H，结果放在 ax，bx 中：

1
2
3
4
mov bx,1000H
mov ax,003eH
sub bx,2000H
sbb ax,0020H

cmp 指令

cmp 是比较指令，相当于做减法，只是不保存结果。cmp 指令执行后将影响标志寄存器，其他寄存器通过识别这些被影响的标志寄存器位来得知比较结果。

cmp 指令格式：

1
cmp 操作对象1,操作对象2

功能：计算 操作对象 1 - 操作对象 2，但不保存结果，仅根据计算结果设置标志寄存器。

1
2
3
mov ax,8
mov bx,3
cmp ax,bx

比较指令的设计思路：通过做减法运算，影响标志寄存器，标志寄存器的相关位记录了比较的结果。

无符号数的情况

1
cmp ax,bx
  1. zf = 1，说明 (ax) = (bx)
  2. zf = 0，说明 (ax) ≠ (bx)
  3. cf = 1，说明 (ax) < (bx)
  4. cf = 0，说明 (ax) ≥ (bx)
  5. cf = 0 并且 zf = 0，说明 (ax) > (bx)
  6. cf = 1 或者 zf = 1，说明 (ax) ≤ (bx)

有符号数的情况

  1. sf = 1 且 of = 0，说明 (ax) < (bx)
  2. sf = 1 且 of = 1，说明 (ax) > (bx)
  3. sf = 0 且 of = 1，说明 (ax) < (bx)
  4. sf = 0 且 of = 0，说明 (ax) ≥ (bx)

关于 2 的推理过程：如果结果为负，但是溢出了，说明是溢出导致结果为负，那么逻辑上真正的结果为正，所以 ax > bx。

检测比较结果的条件转移指令

根据某种条件决定是否修改 IP。

大多数条件转移指令都检测标志寄存器的相关标志位，根据检测结果决定是否修改 IP。常与 cmp 指令配合使用。

cmp 指令可以同时进行有符号数比较和无符号数比较，因此根据 cmp 指令的比较结果进行转移的指令也分为两种。

指令 含义 检测的相关标志位
je 等于则转移 zf = 1
jne 不等于则转移 zf = 0
jb 低于则转移 cf = 1
jnb 不低于则转移 cf = 0
ja 高于则转移 cf = 0 且 zf = 0
jna 不高于则转移 cf = 1 或 zf = 1

统计 data 段中数值为 8 的字节的个数，用 ax 保存统计结果：

1
2
3
4
5
6
7
8
9
10
      mov ax,data
      mov ds,ax
      mov bx,0
      mov ax,0
      mov cx,8
s:    cmp byte ptr [bx],8
      jne next  ;不等于 8 就跳走，不计数
      inc ax  ;计数
next: inc bx
      loop s

DF 标志和串传送指令

flag 的第 10 位是 DF，方向标志位，Direction Flag。

df = 0，每次操作后 si、di 递增；
df = 1，每次操作后 si、di 递减。

串传送指令 movsb：

功能：

  1. ((es)*16+(di)) = ((ds)*16+(si))
  2. 如果 df = 0，则：(si) = (si) + 1，(di) = (di) + 1
    如果 df = 1，则：(si) = (si) - 1，(di) = (di) - 1

movsb 的功能是将 ds:si 指向的内存单元中的字节送入 es:di，然后根据标志寄存器 df 位的值，将 si 和 di 递增或递减。

也可以传送一个字：

movsw 功能：将 ds:si 指向的内存字单元中的字送入 es:di 中，然后根据标志寄存器 df 位的值，将 si 和 di 递增 2 或递减 2。

一般 movsb 和 movsw 都和 rep 配合使用。

1
rep movsb

相当于：

1
2
s: movsb
   loop s

rep 根据 cx 的值，重复执行后面的串传输指令。实现将 (cx) 个字符从 ds:si 传送到 es:di。

8086CPU 提供下面两条指令对 df 位进行设置：

  1. cld 指令：将标志寄存器的 df 位设置为 0
  2. std 指令：将标志寄存器的 df 位设置为 1

编程，用串传送指令，将 data 段中的第一个字符串复制到它后面的空间中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
assume cs:code,ds:data
data segment
    db 'Welcom to masm!'
    db 16 dup (0)
data ends

code segment
start:
    mov ax,data
    mov es,ax
    mov ds,ax
    mov si,0  ;设置数据源起始位置
    mov di,16 ;设置目的地起始位置
    mov cx,16 ;设置数据长度
    cld
    rep movsb
code ends
end start

pushf 和 popf

pushf 的功能是将标志寄存器的值压栈，popf 是从栈中弹出数据送入标志寄存器。

pushf、popf 为直接访问标志寄存器提供了一种方法。

检测点 11.4

1
2
3
4
5
6
7
8
9
mov ax,0
push ax
popf
mov ax,0fff0h   ;ax 寄存器补码表示的 -16
add ax,0010h    ;作为有符号数 -16 + 16 没有溢出，作为无符号数有进位
pushf
pop ax
and al,11000101B
and ah,00001000B

(ax) = 45h = 69

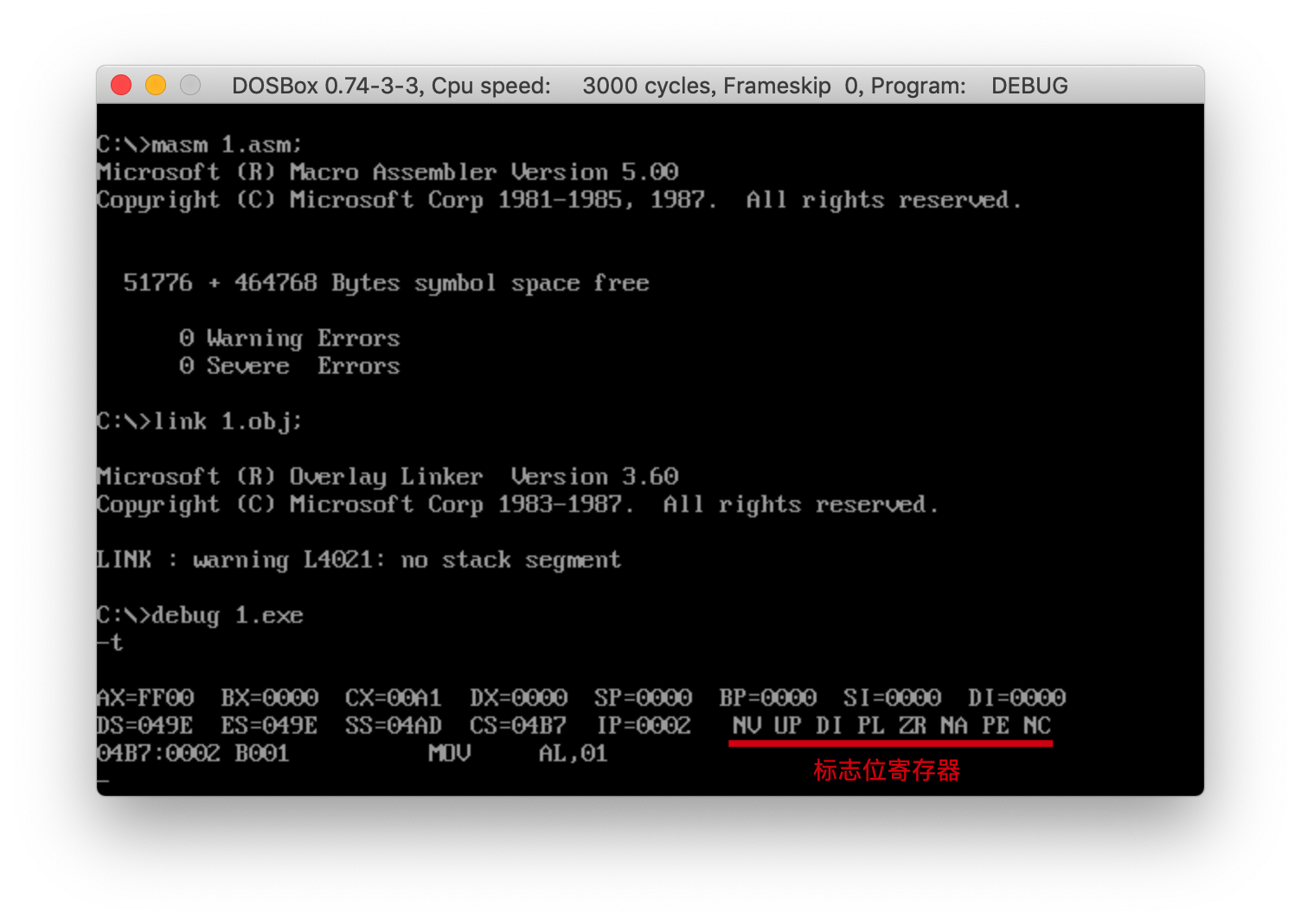

标志寄存器在 Debug 中的表示

标识 值为 1 的标记 值为 0 的标记
of OV NV
sf NG PL
zf ZR NZ
pf PE PO
cf CY NC
df DN UP

Debug Flag
