可以修改 IP，或同时修改 CS 和 IP 的指令统称为转移指令。控制 CPU 执行内存某处代码的指令。

8086CPU 转移行为：

  1. 段内转移：只修改 IP，例：jmp ax。
  2. 段间转移：同时修改 CS 和 IP，例：jmp 1000:0。

段内转移分短转移和近转移。

  1. 短转移 IP 的修改范围：-128 ~ 127
  2. 近转移 IP 的修改范围为：-32768 ~ 32767

8086CPU 转移指令分类：

  1. 无条件转移指令，例：jmp
  2. 条件转移指令
  3. 循环指令，例：loop
  4. 过程
  5. 中断

操作符 offset

offset 是由编译器处理的符号，用于取得标号的偏移地址。

1
2
3
4
5
6
assume cs:codesg
codesg segment
  start: mov ax, offset start
      s: mov ax, offset s
codesg ends
end start

offset 操作符取得标号 start、s 的偏移地址 0 和 3。

jmp 指令

jmp 为无条件转移指令，可以只修改 IP 也可以同时修改 CS 和 IP。

jmp 指令要给出两种信息：

  1. 转移的目的地址
  2. 转移的距离

根据位移进行转移的 jmp 指令

转到标号处执行指令：

1
jmp short 标号

实现的是段内短转移，对 IP 的修改范围为 -128 ~ 127，向前转移可以最多越过 128 个字节，向后转移可以最多越过 127 个字节。

short 符号表示进行的是短转移，「标号」指的是代码段中的标号，转移指令结束后，CS:IP 应该指向标号处的指令。

1
2
3
4
5
6
7
8
assume cs:codesg
codesg segment
  start: mov ax, 0
         jump short s
         add ax,1
      s: inc ax
codesg ends
end start

jmp short 标号指令的机器码中不包含转移的目的地址，包含的是 CPU 要转移的位移。位移是编译器根据汇编指令中的标号计算出来的。

jmp short 标号的功能为：(IP) = (IP) + 8 位位移。

  1. 8 位位移 = 标号处的地址 - jmp 指令后第一个字节的地址。（因为运行了 jmp 指令后 IP 会指向下一条指令的第一个字节）
  2. short 指明此处的位移为 8 位位移
  3. 8 位位移的范围是 -128 ~ 127，用补码表示
  4. 8 位位移由编译程序在编译时算出

段内近转移指令格式 jmp near ptr 标号。

功能为：(IP) = (IP) + 16 位位移。

  1. 16 位位移 = 标号处的地址 - jmp 指令后第一个字节的地址。（因为运行了 jmp 指令后 IP 会指向下一条指令的第一个字节）
  2. near ptr 指明此处的位移为 16 位位移，进行的是段内近转移
  3. 16 位位移的范围是 -32768 ~ 32767，用补码表示
  4. 16 位位移由编译程序在编译时算出

转移的目的地址在指令中的 jmp 指令

jmp far ptr 标号实现的是段间转移，又称为远转移。

功能为：(CS) = 标号所在段的段地址；(IP) = 标号所在段的偏移地址。

far ptr 指明了指令用标号的段地址和偏移地址修改 CS 和 IP。

示例程序：

1
2
3
4
5
6
7
8
9
10
assume cs:codesg
codesg segment
  start: mov ax, 0
         mov bx, 0
         jmp far ptr s; 远转移
         db 256 dup (0)
      s: add ax, 1
         inc ax
codesg ends
end start

jmp far ptr s 对应的机器码包含转移的目的地址。

转移地址在寄存器中的 jmp 指令

指令格式：jmp 16 位 reg

功能：(IP) = (16 位 reg)

转移地址在内存中的 jmp 指令

jmp word ptr 内存单元地址（段内转移）

功能：从内存单元地址处开始存放着一个字，是转移的目的偏移地址。

jmp dword ptr 内存单元地址（段间转移）

功能：内存单元地址开始存放着两个字，高地址处的字是转移的目的段地址（CS），低地址处是转移的目的偏移地址（IP）。

(CS) = (内存单元地址 + 2)
(IP) = (内存单元地址)

jcxz 指令

jcxz 指令是有条件转移指令，所有的有条件转移指令都是短转移，对应的机器码中包含转移的位移，而不是目的地址。对 IP 的修改范围都为：-128 ~ 127。

指令格式：jcxz 标号（如果 (cx) = 0 则跳转到标号处执行。）
操作：当 (cx) = 0 时，(IP) = (IP) + 8 位位移。

  1. 8 位位移 = 标号处的地址 - jcxz 指令后第一个字节的地址。（因为运行了 jmp 指令后 IP 会指向下一条指令的第一个字节）
  2. 8 位位移的范围是 -128 ~ 127，用补码表示
  3. 8 位位移由编译程序在编译时算出

当 (cx) ≠ 0 时，程序继续向下运行，什么也不做。

jcxz 标号 的功能相当于：if((cx) == 0) jmp short 标号

loop 指令

loop 指令为循环指令，所有的循环指令都是短转移，对应的机器码中包含转移的位移，而不是目的地址。对 IP 的修改范围都为：-128 ~ 127。

指令格式：loop 标号（(cx） = (cx) - 1，如果 (cx) ≠ 0，转移到标号处执行。

操作：

  1. (cx) = (cx) - 1
  2. 如果 (cx) ≠ 0，(IP) = (IP) + 8 位位移。

如果 (cx) = 0，程序向下执行。

loop 标号相当于：

1
2
(cx)--;
if((cx) != 0) jmp short 标号;

根据位移进行转移的意义

jmp short 标号
jmp near ptr 标号
jcxz 标号
loop 标号

几种汇编指令对 IP 的修改是根据转移目的地址和转移起始地址之间的位移来进行的。机器码中不包含转移的目的地址，包含的是到目的地址的位移。方便程序段在内存中的浮动装配。

编译器对转移位移超界的检测

根据位移进行转移的指令，如果在源程序中出现了转移范围超界的问题，编译的时候，编译器将报错。

形如 jmp 2000:0100 的转移指令只能在 debug 里面使用，汇编编译器并不认识，在源程序中使用的话编译器会报错。

分析一个奇怪的程序

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
assume cs:codesg
codesg segment
  mov ax,4c00h
  int 21h
start: mov ax,0 ;从这里开始运行
    s: nop ;空一个字
       nop ;空一个字

       mov di,offset s ;记录 s 标号的地址
       mov si,offset s2 ;记录 s2 标号的地址
       mov ax,cs:[si] ;将 s2 标号内存处一个字写入 ax 寄存器
       mov cs:[di],ax ;将 ax 寄存器的一个字写入 s 标号处的内存
   s0: jmp short s
   s1: mov ax,0
       int 21h
       mov ax,0
   s2: jmp short s1
       nop

codesg ends
endstart

这个程序说明了短转移指令的机器码中包含的是位移，不包含目的地址，所有的转移根据位移来进行。s2 处的机器码为 BEF6，BE 代表转移，F6 是位移，补码，相当于 -10，表示向前转移 10 个字节。

当程序执行到 jmp short s 时，会跳转到 s 标号处执行，执行的机器指令是 BEF6，含义是向前转移 10 个字节，转移到了 codesg 段，执行终止退出命令，所以这个程序能正常退出。

在显示器上输出彩色字符

80 x 25 彩色字符模式显示缓冲区的结构：

向内存空间 B8000H ~ B8FFFFH 写入数据，写入的内容会立即出现在显示器上。

显示缓冲区分为 8 页，每页 4KB，显示器可以显示任意一页的内容，一般显示第 0 页的内容，B8000H ~ B8F9FH 中的 4000 个字节内容将出现在显示器上。

一个字符占两个字节存储空间，低位字节存储字符的 ASCII 码，高位字节存储字符的属性。

属性字节的格式：

位 7 6 5 4 3 2 1 0
含义 闪烁 背景色 R 背景色 G 背景色 B 高亮 前景色 R 前景色 G 前景色 B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
assume cs:codesg
datasg segment
  db 'w',2,'e',2,'l',2,'c',2,'o',2,'m',2,'e',2,' ',2,'t',2,'o',2,' ',2,'m',2,'a',2,'s',2,'m',2,'!',2
  db 'w',36,'e',36,'l',36,'c',36,'o',36,'m',36,'e',36,' ',36,'t',36,'o',36,' ',36,'m',36,'a',36,'s',36,'m',36,'!',36
  db 'w',113,'e',113,'l',113,'c',113,'o',113,'m',113,'e',113,' ',113,'t',113,'o',113,' ',113,'m',113,'a',113,'s',113,'m',113,'!',113
datasg ends
codesg segment
start:  mov ax,datasg
        mov ds,ax
        mov cx,16
        mov bx,0
        mov ax,47228 ;屏幕中央位置
        mov es,ax
    s:  mov dx, ds:[bx]
        mov es:[bx], dx
        inc bx
        inc bx
        loop s
        mov cx,16
    s1: mov dx, ds:[bx]
        mov es:[bx+160-32], dx
        inc bx
        inc bx
        loop s1
        mov cx,16
    s2: mov dx, ds:[bx]
        mov es:[bx+320-64], dx
        inc bx
        inc bx
        loop s2
        mov ax,4c00h
        int 21h
codesg ends
end start

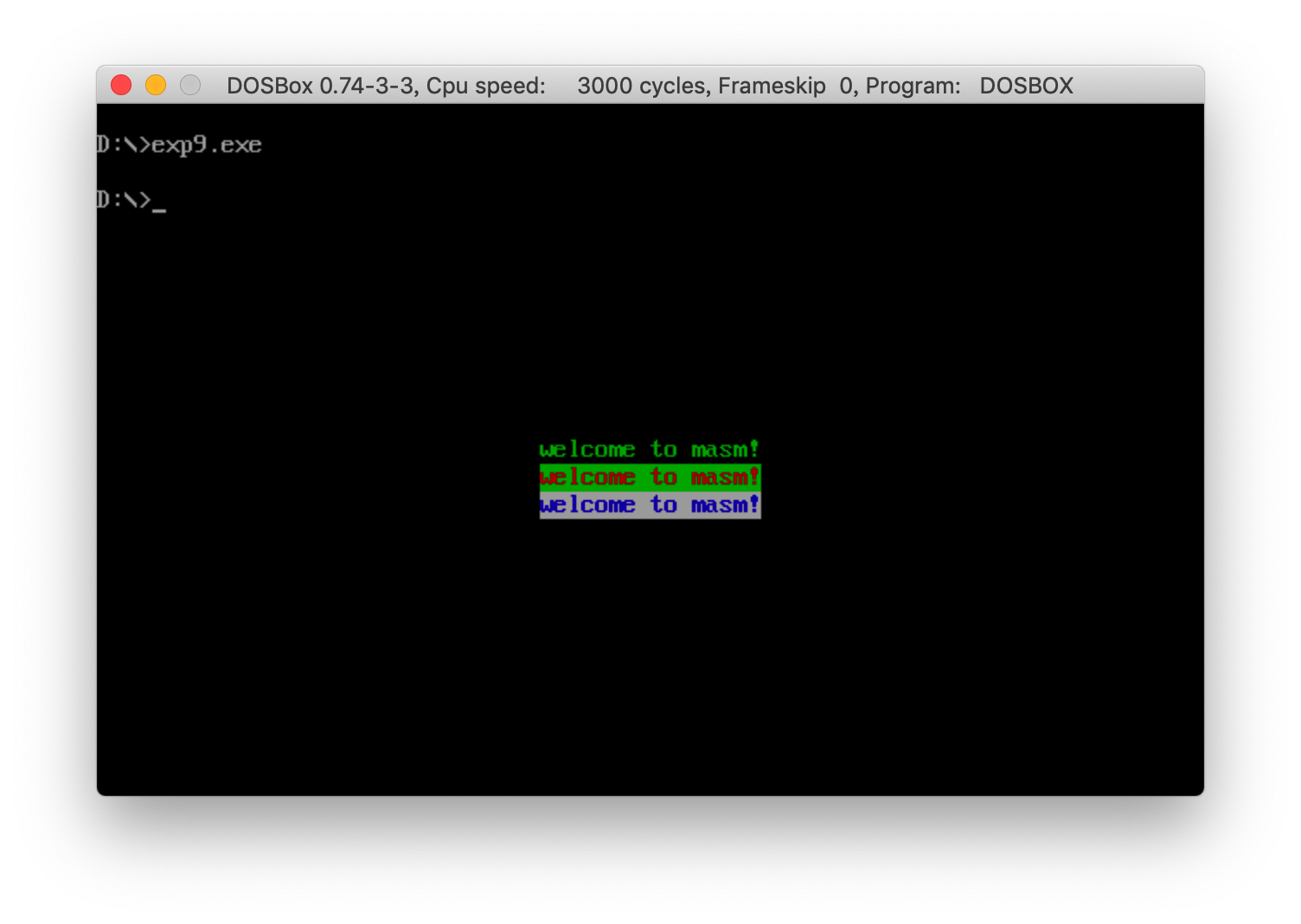

显示器输出字符
